هیولای ارتش روسیه آتشبار سنگین توس ۱ باراتینو
سیستم این آتش بار سنگین TOS-1 در سال 1998 در روسیه ساخته شد.
هدف از طراحی توس – 1 نابودی نفرات دشمن مستقر در سنگر و جانپنها ها و انهدام زره پوشهای سبک و یگانهای ترابری دشمن در دشتهای باز است . اولین جنگی که توس – 1 در آن به آزمایش گذاشته شده جنگ شوروی و افغانستان و در منطقه پنج شیر بر علیه مجاهدین بوده است .
ایده ساخت یک آتش افکن سنگین کوتاه برد ، مجهز به لانچر پرتاب راکت که قابلیت شلیک مهمات با سر جنگی آتشزا و ترموباریک را داشته باشد به اواخر دهه 70 میلادی بازمیگردد . این سیستم رزمی مرکب است از خودرویی زرهی ، راکت انداز و حمل کننده و بارگذار مهمات که در اوایل دهه 80 در صنایع Kbtm در اومسک با نام Tos-1 گسترش یافت . توسعه توس – 1 برای مدتهای مدید به صورت محرمانه باقی مانده بود .
وظیفه پیش بینی شده برای توس-1 درگیری با نفرات ، تجهیزات و
ساختمان ها ، از جمله استحکامات ، زاغه های مهمات و سنگرهای دشمن بود .
این خودروی رزمی تحت فرمان واحدهای پیاده یا تانک عمل میکند . لانچرهای
سنگین 30 تایی همراه با توده انبوه راکتها احتیاج به محافظتی در سطح بالا
جهت حمل و نقل داشتند ، همین امر موجب شد تا طراحان از شاسی مطمئن و مقاوم

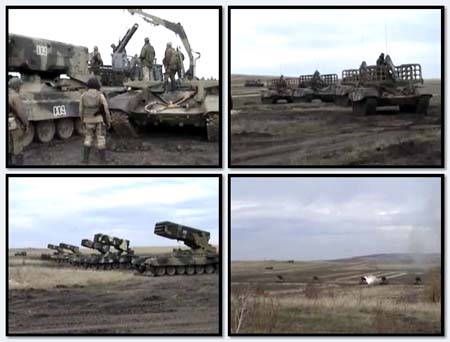

تانک تی72 برای این منظور استفاده کنند . حمل کننده مهمات از روی کامیون
های صحرایی ( خودرو هایی که قابلیت حرکت در خارج از جاده را به خوبی دارا
هستند ) و مجهز به جرثقیل ، جهت بارگذاری و تخلیه لانچر ساخته شده است .
اسم مستعار بوراتینو یادآور نام قهرمان نسخه روسی داستان پینوکیو ، نوشته
الکسی تولستوی است و این انتخاب این نام نیز به سبب دماغه دراز لانچر در
سیستم توس – 1 میباشد .
این آتش بار از دو قسمت اصلی تشکیل شده است :
۱. Battle Machine
۲. Transport-Charging Machine

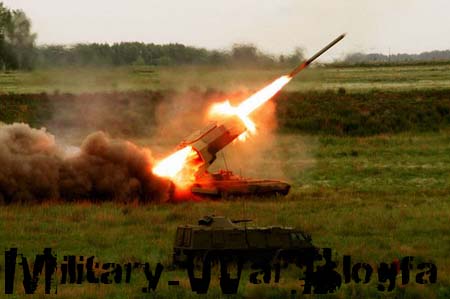

کل سیستم موشک اندازی است که بر روی یک کشنده زرهی نصب شده است و شامل سکوی چرخنده با قابلیت نوسانی (OP) ، گرداننده های پر قدرت (FTD) و سیستم کنترل آتش است. (OP) شامل 30 لوله برای پرتاب موشک های غیر هدایت شونده است ، این مجموعه توسط محور ها و اتصالاتی خاص، طوری به سستم های انتقال قدرت مرتبط می باشند که امکان حرکت و تراز های افقی و عمودی را به آن می دهد و این قابلیت باعث می شود که بتوان از آتش بار TOS-1 در هر شرایط و موقعیت فیزیکی استفاده کرد ، زیرا در هر سطح و زاویه ای OP کاملاً موقعیت مناسب و دلخواه را می گیرد. سیستم کنترل آتش شامل سیستم هدف گیر ، محاسب بالیستیک و سیستم سنجش اهداف می باشد.از این هیولا در رسته توپخانه استفاده می شود.
TZM شامل سیستم کشنده زرهی و سیستم پر کننده لانچر یا موشک انداز است. وزن این آتش بار 42 تن بوده و از 3 خدمه استفاده می نماید. ماکزیمم سرعت آن 60 km/h و 550 کیلومتر شعاع عمل آن است.
موشک های مورد استفاده در TOS-1 از لحاظ برد عملیاتی از 400 تا 3500
متر را پوشش می دهند و از سوخت جامد استفاده می کنند. کالیبر موشک های
220 میلی متر می باشد که این نمایانگر قدرت سهمگین و هولناک این آتش بار
است.
نکته تعجب بر انگیز زمان شلیک کامل موشک ها است که در 5/7 ثانیه انجام می شود. تصور کنید در منطقه ای که طی چند ثانیه ۳۰ موشک کالیبر 220 میلی متر فرود می آیند ، چه جهنمی شکل می گیرد !!!
مشخصات
طراح |
دفتر طراحی اومسک |
وزن |
۴۶ تن |
طول |
9500 میلیمتر |
عرض |
3600 میلیمتر |
ارتفاع |
2226 میلیمتر |
خدمه |
۳ نفر |
کالیبر |
۲۲۰ میلیمتر |
نرخ آتش |
30 راکت در 15 ثانیه |
برد موثر |
500 – 3500 متر |
موتور |
دیزلی با 840 اسب بخار قدرت |
کاربران فعلی |
فدراسیون روسیه |
جنگها |
جنگ دوم چچن ، جنگ |
